Bir kabuk ve borulu ısı değiştiricideki sıcaklığın kontrol edilmesi, verimli çalışmasının ve ısı transfer sürecinin kalitesinin sağlanması açısından kritik bir husustur. Saygın bir gövde ve borulu ısı eşanjörü tedarikçisi olarak, bu kontrolün önemini anlıyoruz ve çeşitli endüstriyel ihtiyaçları karşılayacak çözümler sağlama konusunda geniş deneyime sahibiz. Bu blogda, bir kabuk ve borulu ısı eşanjöründe sıcaklığın etkili bir şekilde kontrol edilmesi için temel faktörleri ve yöntemleri inceleyeceğiz.
Kabuk ve Borulu Isı Eşanjörlerinin Temellerini Anlamak
Sıcaklık kontrolüne geçmeden önce, kabuk ve borulu ısı değiştiriciler hakkında temel bir anlayışa sahip olmak önemlidir. Bir kabuk ve borulu ısı değiştirici, silindirik bir kabuk içerisine yerleştirilmiş bir dizi borudan oluşur. Bir akışkan tüplerin içinden akar (boru tarafı akışkanı), diğer akışkan ise tüplerin dışından fakat kabuğun içinden (kabuk tarafı akışkanı) akar. Isı, sıcak akışkandan soğuk akışkana boru duvarları vasıtasıyla aktarılır.

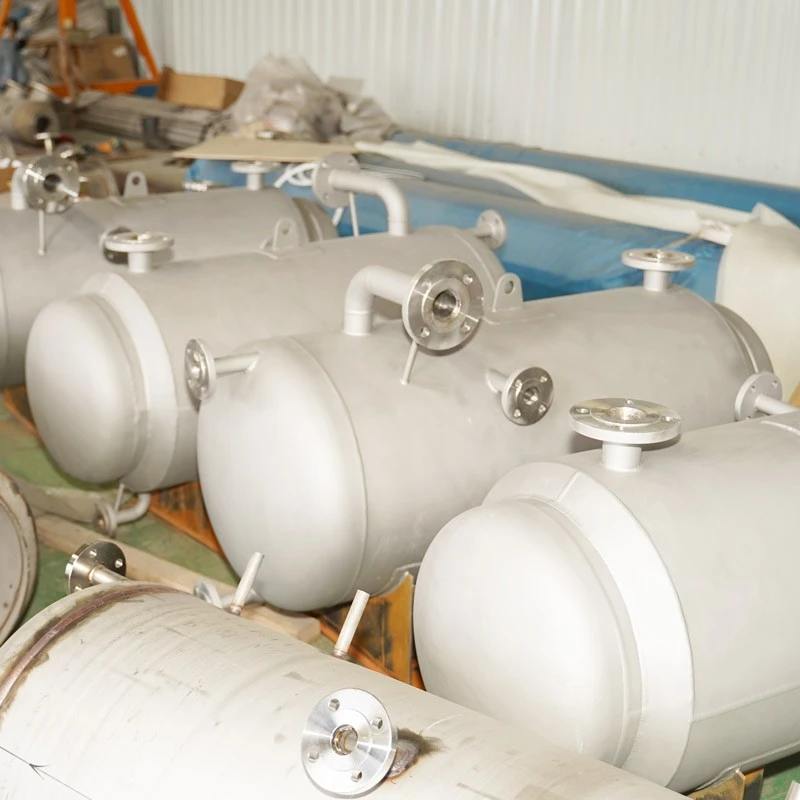

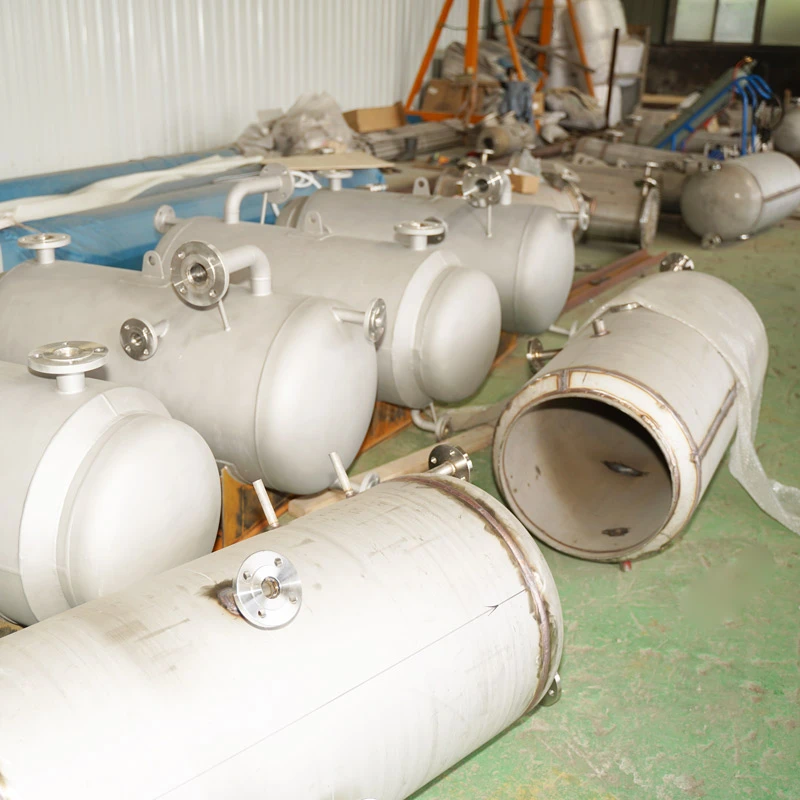

Her biri kendine has özelliklere ve uygulamalara sahip farklı türde kabuk ve borulu ısı eşanjörleri mevcuttur. Örneğin,Metalik Kabuk ve Borulu EşanjörDayanıklılığı ve yüksek ısı transfer verimi nedeniyle yaygın olarak kullanılmaktadır.Karşı Akışlı Kabuk ve Borulu EşanjörSıcak ve soğuk akışkanlar zıt yönlerde aktığı için paralel akışlı ısı eşanjörlerine kıyasla daha iyi ısı transfer performansı sunar ve eşanjörün uzunluğu boyunca sıcaklık farkını maksimuma çıkarır.Dikey Kabuk Borulu EşanjörAlanın sınırlı olduğu veya sıvıların akışını arttırmak için yer çekiminin kullanılabildiği uygulamalar için uygundur.
Sıcaklık Kontrolünü Etkileyen Faktörler
Bir kabuk ve borulu ısı değiştiricideki sıcaklık kontrolünü çeşitli faktörler etkileyebilir. Bu faktörleri anlamak, etkili sıcaklık kontrol stratejilerinin uygulanması için çok önemlidir.
Sıvı Akış Hızları
Boru tarafı ve kabuk tarafı sıvılarının akış hızları sıcaklık kontrolünde önemli bir rol oynar. Soğuk akışkanın akış hızının arttırılması genellikle sıcak akışkanın çıkış sıcaklığının düşmesine neden olurken, sıcak akışkanın akış hızının arttırılması soğuk akışkanın çıkış sıcaklığının artmasına neden olur. Bununla birlikte, akış hızlarının değiştirilmesinin aynı zamanda ısı eşanjörü üzerindeki basınç düşüşünü de etkileyebileceğini ve bunun da genel sistem performansı üzerinde etkileri olabileceğini unutmamak önemlidir.
Giriş Sıcaklıkları
Boru tarafı ve kabuk tarafı akışkanların giriş sıcaklıkları bir diğer önemli faktördür. Sıcak akışkanın giriş sıcaklığı çok yüksek veya soğuk akışkanın giriş sıcaklığı çok düşük ise istenilen çıkış sıcaklıklarına ulaşmak zor olabilir. Bu gibi durumlarda akışkanların ön ısıtılması veya soğutulması gerekli olabilir.
Isı Transfer Katsayısı
Isı transfer katsayısı, ısı değiştiricinin ısıyı sıcak akışkandan soğuk akışkana aktarma yeteneğinin bir ölçüsüdür. Akışkanların özellikleri, tüplerin ve kabuğun geometrisi ve akış koşulları gibi çeşitli faktörlere bağlıdır. Daha yüksek bir ısı transfer katsayısı genellikle daha verimli ısı transferine ve daha iyi sıcaklık kontrolüne yol açar.
Kirlenme
Kirlenme, boru yüzeylerinde ısı transfer verimliliğini azaltabilen ve sıcaklık kontrolünü etkileyebilen birikintilerin birikmesidir. Kirlenmeye, sıvılardaki yabancı maddelerin varlığı, kimyasal reaksiyonlar ve biyolojik büyüme gibi çeşitli faktörler neden olabilir. Kirlenmeyi önlemek ve optimum performansı sağlamak için ısı eşanjörünün düzenli temizliği ve bakımı çok önemlidir.
Sıcaklık Kontrolü Yöntemleri
Kabuk ve borulu ısı değiştiricilerde sıcaklığın kontrol edilmesi için çeşitli yöntemler mevcuttur. Yöntemin seçimi, spesifik uygulama, istenen kontrol düzeyi ve mevcut kaynaklar gibi çeşitli faktörlere bağlıdır.
Akış Hızı Kontrolü
Sıcaklık kontrolü için en basit ve en yaygın yöntemlerden biri, boru tarafı ve kabuk tarafı sıvılarının akış hızlarını ayarlamaktır. Bu, akış kontrol vanaları veya pompaları kullanılarak başarılabilir. Akış hızlarını artırarak veya azaltarak ısı transfer hızı ayarlanabilir ve bu da akışkanların çıkış sıcaklıklarını etkiler.
Baypas Kontrolü
Baypas kontrolü, akışkanın bir kısmının ısı eşanjörü etrafında yönlendirilmesini içerir. Bu, etkili ısı transfer alanını ayarlamak ve dolayısıyla çıkış sıcaklıklarını kontrol etmek için kullanılabilir. Örneğin, sıcak akışkanın çıkış sıcaklığı çok yüksekse, sıcak akışkanın bir kısmı ısı eşanjörünün etrafından geçirilerek soğuk akışkana aktarılan ısı miktarı azaltılabilir.
Sıcaklık Kontrol Vanaları
Sıcaklık kontrol vanaları, ölçülen çıkış sıcaklığına bağlı olarak sıcak veya soğuk akışkanın akışını düzenlemek için kullanılır. Bu vanalar açma-kapama vanaları veya modülasyonlu vanalar olabilir. Açma-kapama vanaları basit ve ucuzdur ancak yalnızca kaba kontrol sağlarken, modülasyonlu vanalar akış hızını sürekli olarak ayarlayarak daha hassas kontrol sağlayabilir.
Eşanjör Tasarım Optimizasyonu
Isı eşanjörünün tasarımının optimize edilmesi sıcaklık kontrolünü de iyileştirebilir. Bu, uygun tüp çapının, uzunluğunun ve tüp sayısının yanı sıra kabuk çapı ve saptırma plakası düzenlemesinin seçilmesini içerebilir. İyi tasarlanmış bir ısı değiştirici, daha iyi ısı transfer performansı ve daha kararlı sıcaklık kontrolü sağlayabilir.
İzleme ve Bakım
Kabuk ve borulu ısı eşanjörünün düzgün çalışmasını ve sıcaklık kontrolünü sağlamak için düzenli izleme ve bakım şarttır. Bu, sıvıların giriş ve çıkış sıcaklıklarının, akış hızlarının ve basınç düşüşlerinin izlenmesinin yanı sıra herhangi bir kirlenme veya başka sorun belirtisi olup olmadığının kontrol edilmesini içerir.
Ayrıca, kirlenmeyi önlemek ve optimum performansı sağlamak için ısı eşanjörünün periyodik temizliği ve bakımı gereklidir. Bu, kimyasal temizliği, mekanik temizliği veya her ikisinin bir kombinasyonunu içerebilir. Contalar ve borular gibi aşınmış veya hasar görmüş bileşenlerin zamanında değiştirilmesi de önemlidir.
Çözüm
Bir kabuk ve borulu ısı eşanjöründe sıcaklığın kontrol edilmesi karmaşık ama önemli bir iştir. Sıcaklık kontrolünü etkileyen faktörlerin anlaşılması ve uygun kontrol yöntemlerinin uygulanmasıyla verimli ve güvenilir ısı transferini sağlamak ve istenilen çıkış sıcaklıklarını korumak mümkündür. Kabuk ve borulu ısı eşanjörü tedarikçisi olarak, müşterilerimize özel sıcaklık kontrol ihtiyaçlarını karşılayan yüksek kaliteli ürünler ve çözümler sunmaya kendimizi adadık.
Kabuk ve borulu ısı eşanjörlerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya sıcaklık kontrolüyle ilgili sorularınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı görüşmek ve size mümkün olan en iyi çözümleri sunmak için sabırsızlanıyoruz.
Referanslar
- Incropera, FP, DeWitt, DP, Bergman, TL ve Lavine, AS (2017). Isı ve Kütle Transferinin Temelleri. Wiley.
- Shah, RK ve Sekulic, DP (2003). Isı Değiştirici Tasarımının Temelleri. Wiley.
- Green, DW ve Perry, RH (2007). Perry'nin Kimya Mühendislerinin El Kitabı. McGraw-Hill.
