Selam! Kabuk ve borulu ısı eşanjörlerinin tedarikçisiyim ve bugün bu şık cihazlardaki akış düzeninin ısı transferini nasıl etkilediği hakkında konuşmak istiyorum.
Kabuk ve borulu ısı eşanjörünün ne olduğunu anlayarak işe başlayalım. Kimya, enerji ve gıda işleme gibi endüstrilerde yaygın olarak kullanılan bir ekipmandır. Bunu iki sıvının ısı alışverişinde bulunmasını sağlayan bir mekanizma olarak düşünün. Bir akışkan bir grup borunun içinden akarken, diğeri bu boruların dışında, kabuğun içinde akar.
Bu ısı değişiminin ne kadar iyi gerçekleştiği söz konusu olduğunda akış düzeni büyük önem taşıyor. Temel olarak üç yaygın akış modeli vardır: paralel akış, karşı akış ve çapraz akış.
Paralel Akış
Paralel akışta hem sıcak hem de soğuk akışkanlar ısı değiştiriciye aynı uçtan girer ve aynı yönde akar. Bu basit görünebilir, ancak artıları ve eksileri vardır. Başlangıçta sıcak ve soğuk akışkanlar arasında büyük bir sıcaklık farkı vardır. Bu, başlangıçtaki ısı transfer oranının nispeten yüksek olduğu anlamına gelir. Ancak akışkanlar eşanjör içerisinde hareket ettikçe bu sıcaklık farkı düşmeye devam eder. Sona doğru iki akışkanın sıcaklığı birbirine yaklaşır ve ısı transfer hızı önemli ölçüde yavaşlar.
Isı değiştiricideki bu azalan sıcaklık farkı, ısı transferinin genel etkinliğini sınırlar. Sıcak akışkanı çok düşük bir sıcaklığa kadar soğutamaz veya soğuk akışkanı çok yüksek bir sıcaklığa kadar ısıtamazsınız. Bu nedenle, akışkanlarda büyük bir sıcaklık değişimine ihtiyaç duyulmadığında veya başlangıçtaki yüksek hızlı ısı transferinin daha önemli olduğu durumlarla uğraştığınızda paralel akış sıklıkla kullanılır.
Sayaç - Akış
Şimdi karşı akıştan bahsedelim. birKarşı Akışlı Kabuk ve Borulu Eşanjörsıcak ve soğuk akışkanlar eşanjöre zıt uçlardan girer ve zıt yönlerde akar. Bu model oyunun kurallarını değiştirecek.
Karşıt akışla ilgili en güzel şey, ısı eşanjörünün uzunluğu boyunca daha düzgün bir sıcaklık farkı sağlamasıdır. Bu, ısı transfer oranının girişten çıkışa kadar nispeten yüksek kaldığı anlamına gelir. Paralel akışa kıyasla hem sıcak hem de soğuk akışkanlarda çok daha büyük bir sıcaklık değişimi elde edebilirsiniz. Aslında sıcak akışkanı, soğuk akışkanın giriş sıcaklığına çok yakın bir sıcaklığa kadar soğutabilir ve soğuk akışkanı, sıcak akışkanın giriş sıcaklığına yakın bir sıcaklığa kadar ısıtabilirsiniz.
Bu, ters akışlı ısı eşanjörlerini ısı transferi açısından daha verimli hale getirir. Paralel akışlı eşanjörlerle aynı miktarda ısı transferini sağlamak için daha küçük bir ısı transfer alanına ihtiyaç duyarlar. Dolayısıyla, maksimum ısı transfer verimliliği arıyorsanız, karşı akışlı kabuk ve borulu ısı eşanjörü gidilecek yoldur.
Çapraz Akış
Çapraz akış biraz farklıdır. Bu düzende bir akışkan diğer akışkana dik olarak akar. İki tür çapraz akışa sahip olabilirsiniz: karıştırılmamış ve karıştırılmış.
Karışımsız çapraz akışta, tüplerin içinden veya kabuk içerisinden akan akışkan ayrı kanallara bölünür ve akarken kendine karışmaz. Karışık çapraz akışta, akışkan eşanjör içerisinde hareket ederken serbestçe karışabilir.
Çapraz akışın ısı transfer özellikleri paralel ve karşı akış arasında bir yerdedir. Sıcaklık farkı dağılımı diğer iki desene göre daha karmaşıktır. Çapraz akışlı ısı eşanjörleri genellikle alanın sınırlı olduğu durumlarda veya diğer proses nedenlerinden dolayı belirli bir akış düzenlemesine ihtiyaç duyduğunuzda kullanılır.
Isı Transfer Katsayısına Etkisi
Akış düzeninin aynı zamanda ısı transfer katsayısı üzerinde de büyük etkisi vardır. Isı transfer katsayısı, iki akışkan arasında ısının ne kadar kolay transfer edilebileceğinin bir ölçüsüdür.
Karşı akışta, daha yüksek ve daha düzgün sıcaklık farkı, paralel akışla karşılaştırıldığında daha yüksek bir ortalama ısı transfer katsayısına yol açar. Bu, belirli bir ısı transfer alanı için, karşı akışlı bir ısı değiştiricide daha fazla ısının transfer edilebileceği anlamına gelir.
Çapraz akışta ısı transfer katsayısı, akışın karışık veya karışımsız olmasına bağlıdır. Karışımsız çapraz akış genellikle karşı akışla karşılaştırıldığında daha düşük bir ısı transfer katsayısına sahiptir ancak bazı durumlarda paralel akıştan daha verimli olabilir. Karışık çapraz akış, özellikle karıştırma etkili olduğunda, karşı akışa daha yakın bir ısı transfer katsayısına sahip olabilir.
Akış Modellerine Dayalı Tasarım Hususları
Bir kabuk ve borulu ısı eşanjörü tedarikçisi olarak, tasarım sürecinde doğru akış düzeninin seçilmesinin çok önemli olduğunu biliyorum.

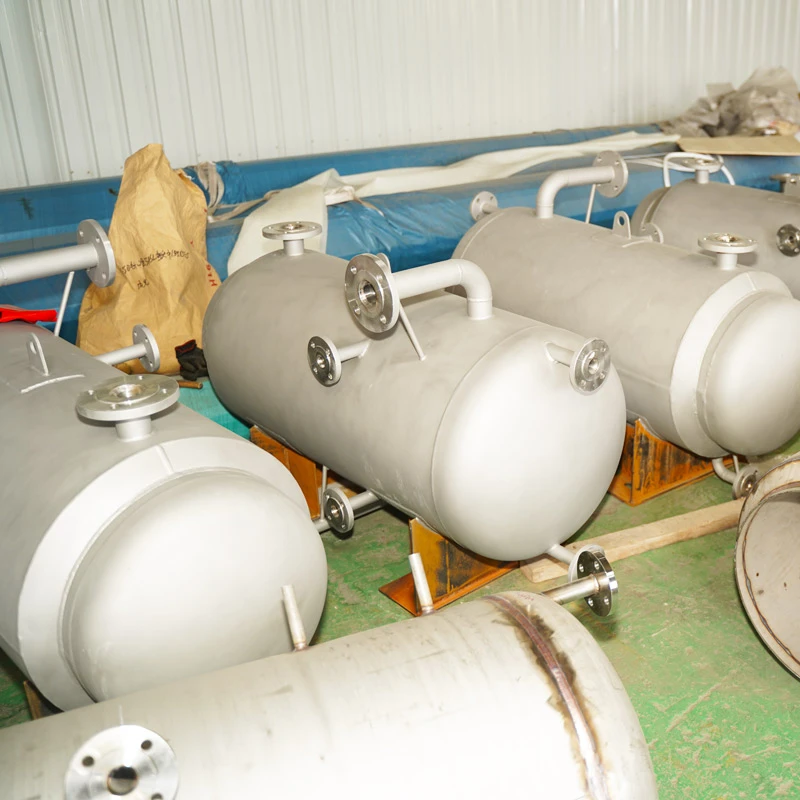

Sıcak bir akışkanı çok düşük bir sıcaklığa kadar soğutmanız veya soğuk bir akışkanı yüksek bir sıcaklığa kadar ısıtmanız gereken bir prosesiniz varsa, muhtemelen bir ters akışlı ısı eşanjörü isteyeceksiniz. BizimPaslanmaz Çelik Boru ve Kabuk Eşanjörükarşı akış konfigürasyonunda bu durumlarda mükemmel bir seçim olabilir. Paslanmaz çelik, birçok endüstriyel uygulama için önemli olan korozyona dayanıklıdır.
Öte yandan, alan önemli bir kısıtlamaysa veya özel akış gereksinimleriniz varsa, çapraz akışlı bir ısı eşanjörü daha uygun olabilir. BizimDikey Kabuk Borulu Eşanjörçapraz akış düzeninde tasarlanabilir ve dikey yönü tesisinizde yerden tasarruf etmenizi sağlayabilir.
Akış Düzeniyle Birlikte Isı Transferini Etkileyen Diğer Faktörler
Bir kabuk ve borulu ısı değiştiricide ısı transferini etkileyen tek şeyin akış düzeni olmadığını unutmamak önemlidir. Sıvıların termal iletkenlikleri, viskoziteleri ve özgül ısıları gibi özellikleri de büyük rol oynar. Boruların çapı, uzunluğu ve sayısı gibi tasarımı ısı transferini etkileyebilir. Tüplerin ve kabuğun malzemesi bile önemlidir.
Örneğin, yüksek viskoziteye sahip bir akışkanla çalışıyorsanız iyi bir ısı transferi elde etmek daha zor olabilir. Bu durumda süreci optimize etmek için akış düzenini veya tüp tasarımını ayarlamanız gerekebilir.
Sonuç ve Eylem Çağrısı
Özetlemek gerekirse, akış düzeni, kabuk ve borulu ısı değiştiricinin ısıyı ne kadar iyi aktardığını belirlemede çok önemli bir faktördür. Paralel, karşı akışlı veya çapraz akışı seçmeniz, istenen sıcaklık değişimi, mevcut alan ve akışkan özellikleri gibi özel proses gereksinimlerinize bağlıdır.
Bir gövde ve borulu ısı eşanjörü pazarındaysanız ve uygulamanız için hangi akış modelinin en iyi olacağı hakkında daha fazla bilgi edinmek istiyorsanız, yardım etmek için buradayım. Aralarından seçim yapabileceğiniz çok çeşitli ısı eşanjörlerimiz var ve uzman ekibimiz mükemmel çözümü bulmak için sizinle birlikte çalışabilir. Danışmanlık almak için bizimle iletişime geçmekten çekinmeyin ve ısı transferi ihtiyaçlarınız hakkında bir görüşme başlatalım.
Referanslar
- Incropera, FP, DeWitt, DP, Bergman, TL ve Lavine, AS (2019). Isı ve Kütle Transferinin Temelleri. John Wiley ve Oğulları.
- Kay, JM ve Nedderman, RM (1985). Akışkanlar Mekaniği ve Isı Transferi. Cambridge Üniversitesi Yayınları.
