Selam! Kompakt borulu ısı eşanjörlerinin tedarikçisi olarak, son zamanlarda çapraz akış düzenlemesinin bu şık cihazların performansını nasıl etkilediği konusunda birçok soru alıyorum. O yüzden oturup bu konu hakkındaki düşüncelerimi paylaşmayı düşündüm.

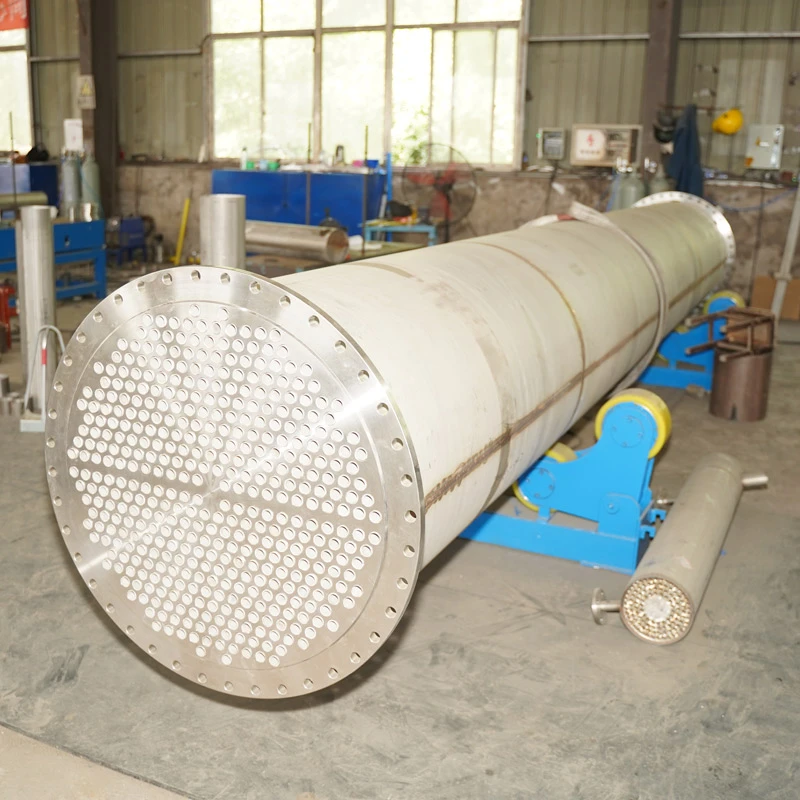

Öncelikle kompakt borulu ısı eşanjörünün ne olduğuna hızlıca bakalım. Bir dizi tüp kullanarak iki akışkan arasında ısıyı aktarmak için tasarlanmış bir tür ısı eşanjörüdür. Bu ısı eşanjörleri mükemmeldir çünkü boyutları kompakttır, bu da dar alanlara sığabilecekleri anlamına gelir ve aynı zamanda ısıyı aktarmada oldukça verimlidirler. Onlar hakkında daha fazla bilgiyi sitemizde bulabilirsiniz.Kompakt Borulu Eşanjörsayfa.
Şimdi, bir ısı eşanjöründeki akış düzenlemesi söz konusu olduğunda birkaç farklı seçenek vardır: paralel akış, karşı akış ve çapraz akış. Çapraz akışlı düzende iki akışkan birbirine dik olarak akar. Bir akışkan tüplerin içinden akarken diğeri tüplerin dışından akar. Bu, akışkanların aynı yönde aktığı paralel akıştan ve zıt yönlerde aktığı karşı akıştan farklıdır.
Kompakt borulu ısı eşanjöründe çapraz akış düzenlemesinin ana faydalarından biri, arttırılmış ısı transfer hızıdır. Akışkanlar birbirine dik olarak aktığında, aralarında ısı aktarımı daha büyük bir fırsat olur. Bunun nedeni iki akışkan arasındaki sıcaklık farkının daha geniş bir alanda korunmasıdır. Boruların üzerinden akan akışkan bir taraftan diğer tarafa doğru hareket ettikçe boruların içerisinde sürekli olarak taze, daha soğuk (veya ısı transfer yönüne göre daha sıcak) akışkanla karşılaşır. Sıcaklık farkındaki bu sürekli değişiklik, ısı transfer sürecinin daha verimli bir şekilde yürütülmesine yardımcı olur.
Bunu daha pratik bir şekilde düşünelim. Sıcak bir boruyu, üzerine hava üfleyerek soğutmaya çalıştığınızı hayal edin. Havayı borunun içindeki akışkanla aynı yöne üflerseniz (paralel akış), hava boru boyunca ilerledikçe hızla ısınacak ve hava ile boru arasındaki sıcaklık farkı azalacaktır. Ancak havayı borunun üzerinden üflerseniz (çapraz akış), hava her zaman borunun farklı sıcaklıktaki farklı kısımlarıyla temas halinde olacak ve ısı transferi daha etkili olacaktır.
Çapraz akışlı düzenlemenin bir diğer avantajı da tasarımdaki esnekliğidir. Kompakt borulu bir ısı eşanjöründe, diğer düzenlemelerle karşılaştırıldığında çapraz akışlı bir tasarımın uygulanması genellikle daha kolaydır. Belirli bir uygulama için ısı transfer performansını optimize etmek amacıyla tüp sayısını, tüp düzenini ve akış yollarını kolayca ayarlayabilirsiniz. Bu esneklik, çapraz akışlı kompakt borulu ısı eşanjörlerini HVAC sistemlerinden kimyasal işlemeye kadar çok çeşitli endüstrilere uygun hale getirir.
Ancak çapraz akışlı düzenlemenin bazı dezavantajları da vardır. Ana sorunlardan biri eşit olmayan sıcaklık dağılımıdır. Akışkanlar birbirine dik olarak aktığı için tüpler boyunca akan akışkanın sıcaklığı bir taraftan diğer tarafa önemli ölçüde farklılık gösterebilir. Bu, ısı eşanjörünün bazı kısımlarının ısıyı aktarmada diğerlerinden daha verimli olmasına yol açabilir. Bazı durumlarda bu eşit olmayan sıcaklık dağılımı, borular üzerinde termal strese neden olabilir ve bu da ısı eşanjörünün ömrünü kısaltabilir.
Basınç düşüşü dikkate alınması gereken başka bir faktördür. Çapraz akışlı bir düzenlemede, tüpler boyunca akan akışkanın tüp demetinin etrafında dolaşması gerekir. Bu, akışa karşı daha fazla direnç oluşturarak paralel veya ters akışlı düzenlemelere kıyasla daha yüksek basınç düşüşüne neden olabilir. Daha yüksek bir basınç düşüşü, akışkanın ısı eşanjörüne pompalanması için daha fazla enerji gerektiği anlamına gelir ve bu da işletme maliyetlerini artırabilir.
Bu dezavantajları azaltmak için şirketimizde bazı yenilikçi çözümler geliştirdik. Örneğin, sıcaklık dağılımını iyileştirmek ve basınç düşüşünü azaltmak için gelişmiş boru geometrileri ve kanat tasarımları kullanıyoruz. BizimDubleks Paslanmaz Çelik Borulu EşanjörDüzensiz sıcaklık dağılımının neden olduğu termal strese dayanabilecek yüksek kaliteli malzemelerden yapılmıştır. Ve bizimBorulu Tip Eşanjörserisi, basınç düşüşünü en aza indirmek için optimize edilmiş akış yolları ile tasarlanmıştır.
Kompakt borulu bir ısı eşanjörü için doğru akış düzenlemesinin seçilmesi söz konusu olduğunda, bu gerçekten spesifik uygulamaya bağlıdır. Tasarımda yüksek ısı aktarım hızına ve esnekliğe ihtiyacınız varsa, çapraz akışlı bir düzenleme doğru yol olabilir. Ancak eşit sıcaklık dağılımı ve düşük basınç düşüşü konusunda daha fazla endişeleniyorsanız, karşı akışlı veya paralel akışlı bir düzenlemeyi düşünebilirsiniz.
Enerji üretimi ve kimyasal işleme gibi birçok endüstriyel uygulamada, çapraz akış düzenlemesinin sunduğu yüksek ısı transfer hızı çoğu zaman dezavantajlara ağır basmaktadır. Örneğin, bir enerji santralinde, türbinlere yönelik yağlama yağını soğutmak için çapraz akışlı kompakt boru şeklinde bir ısı eşanjörü kullanılabilir. Yüksek ısı transfer hızı, verimli soğutmaya olanak tanır, bu da türbinlerin uygun çalışma sıcaklığının korunmasına ve performanslarının artırılmasına yardımcı olur.
Yiyecek ve içecek endüstrisinde çapraz akışlı kompakt borulu ısı değiştiriciler de yaygın olarak kullanılmaktadır. Zararlı bakterileri öldürmek için ürünü hızlı bir şekilde ısıtmak ve ardından soğutmak olan pastörizasyon için kullanılabilirler. Çapraz akış düzenlemesi, gıda ürünlerinin kalitesini ve güvenliğini korumak için gerekli olan hızlı ısı transferine olanak tanır.
Bu nedenle, kompakt borulu ısı eşanjörü pazarındaysanız ve uygulamanız için hangi akış düzenlemesinin en iyi olduğundan emin değilseniz, bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı değerlendirmenize ve en uygun ısı eşanjörü tasarımını tavsiye etmenize yardımcı olabilecek uzmanlardan oluşan bir ekibimiz var. İster çapraz akışlı, paralel akışlı, ister karşı akışlı ısı eşanjörüne ihtiyacınız olsun, size gereksinimlerinizi karşılayan yüksek kaliteli bir çözüm sağlayabiliriz.
Sonuç olarak, kompakt borulu ısı değiştiricideki çapraz akış düzenlemesinin hem avantajları hem de dezavantajları vardır. Gelişmiş ısı aktarım hızları ve tasarım esnekliği sunar, ancak aynı zamanda eşit olmayan sıcaklık dağılımı ve daha yüksek basınç düşüşü gibi sorunları da beraberinde getirir. Ancak doğru tasarım ve malzeme ile bu dezavantajlar en aza indirilebilir. Güvenilir ve verimli bir ısı eşanjörü çözümü arıyorsanız firmamız ihtiyaçlarınızı karşılayacak uzmanlığa ve ürünlere sahiptir. Projenizi görüşmek için bugün bizimle iletişime geçin ve sizin için mükemmel ısı eşanjörünü bulmak için birlikte çalışalım.
Referanslar
- Incropera, FP, DeWitt, DP, Bergman, TL ve Lavine, AS (2007). Isı ve Kütle Transferinin Temelleri. John Wiley ve Oğulları.
- Shah, RK ve Sekulic, DP (2003). Isı Değiştirici Tasarımının Temelleri. John Wiley ve Oğulları.
